Visual Components #1: Layout Konfigürasyonu

Visual Components

Visual Components Academy platformunda bulunan “Introduction to Layout Configuration” dersinin uygulaması.
Yayınlanma Tarihi

11 Aralık 2025

Giriş

Endüstriyel otomasyon, Robotik ve Dijital İkiz (Digital Twin) alanında yetkinliklerimi geliştirmek için Visual Components programını öğrenmeye başladım. Bu yazıda, Visual Component Academy de bulunan Layout Configuration dersini takip ederek oluşturduğum ilk düzenlemeyi paylaşıyorum.

Neler Yaptım?

Bu çalışmada temel olarak şu adımları uyguladım:

  1. e-Catalog Kullanımı: Kütüphaneden konveyör, besleyici (Feeder), eklemli robot (Articulated Robot), torna tezgahı (Lathe), fens (Fence), masa (Table) ve rafların (Warehouse Shelf) sahneye eklenmesi.
  2. PnP (Plug and Play): Bileşenlerin birbirine otomatik olarak bağlanması ve hizalanması.
  3. Layout Düzenleme: Eklenen bileşenlerin “Clone” ile çoğaltılması, “Move” ile yerleşimlerin ayarlanması, bileşen ayarları (Component Properties) kullanarak bileşenlerin açılarının ayarlanması.
  4. Process Flow Editor: Oluşturulan senaryoda prosesin hangi işlem sırası ile gerçekleştirileceğinin ayarlanması.
  5. Interact: Sahneye eklenen robotun eksen hareketlerinin mause ile hareket ettirilerek çalışma uzayının (Work Envelope) incelenmesi.
  6. Statements: Oluşturulan senaryo kapsamında konveyör hattından gelen Piston Head ile raftan alınan Piston Rod bileşenlerinin, Process Node kullanılarak A masasında montajının yapılması, ardından B masasında son işlemlerin tamamlanarak ürünün sistemden çıkışının sağlanması.
  7. Simülasyon Testi: Oluşturulan senaryonun gözlemlenmesi ve hataların giderilmesi.

Ekran Görüntüsü

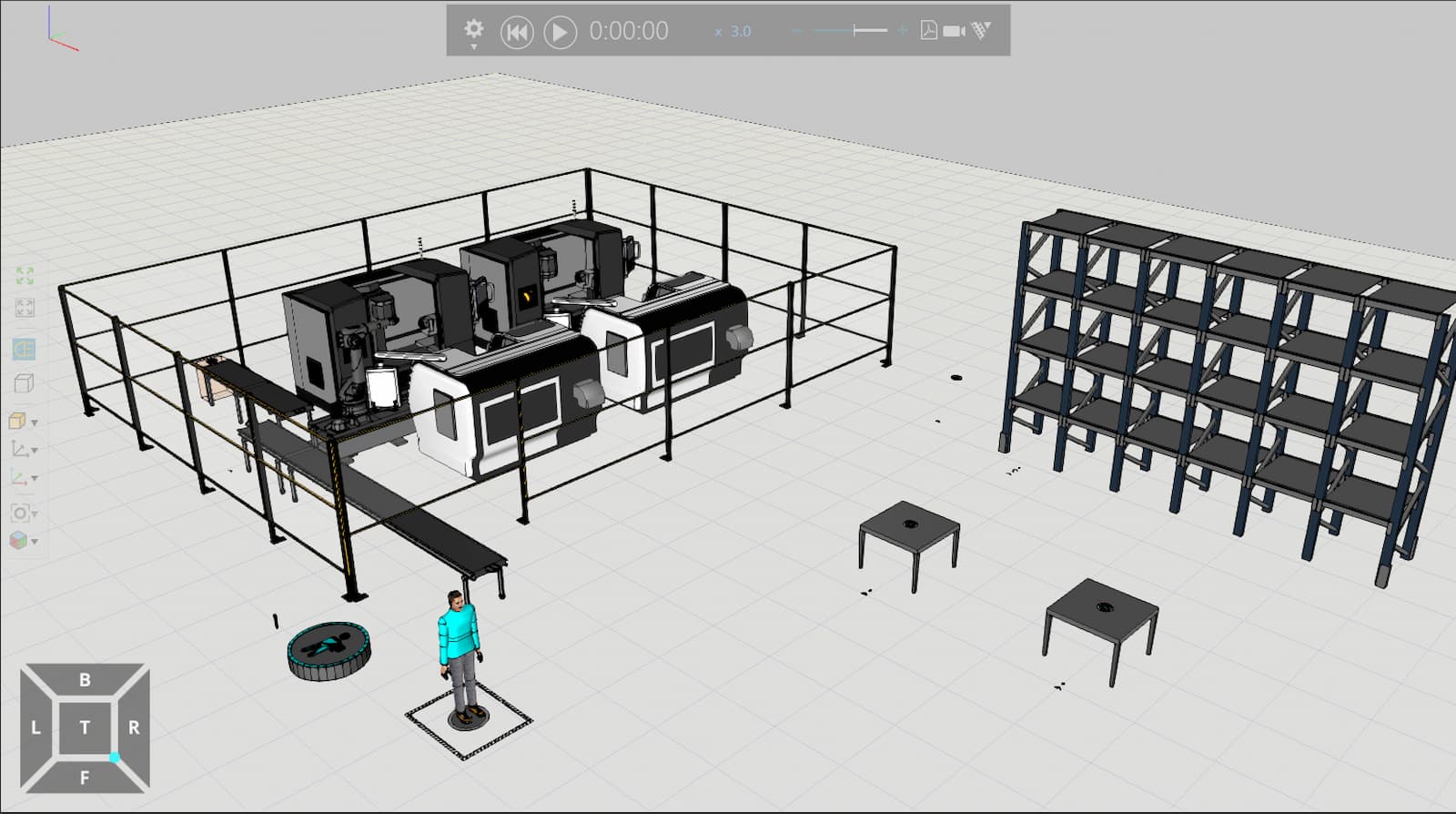

Aşağıda kendi oluşturduğum simülasyonun görüntüsü yer almaktadır:

Simülasyon Adımları

Çıkarımlarım (Key Takeaways)

  • Visual Components’in manuel pozisyonlama yerine PnP (Plug and Play) özelliği tasarım sürecini kolaylaştırıyor. Ayrıca “Snap” özelliği ile bileşenleri birbiriyle kolay bir şekilde birleştirilmesini sağlıyor.
  • Visual Components’in içerisinde bulunan e-Catalog ile birçok önemli markalara ait ürünlerin aynı ortamda bulunması gerçek durumları simüle etmeyi kolaylaştırıyor.
  • Process Flow Editor ile, layoutta bulunan bileşenlerin prosesi hangi sıra ve ilişki ile gerçekleştireceği kolay bir şekilde yönetiliyor. Bununla birlikte “Statement” kullanarak daha gelişmiş sonuçlar elde edilebiliyor.
  • Dijital İkiz yaklaşımına insan bileşenini de üretim sürecine dahil ederek prosesi daha gelişmiş bir şekilde simüle edilmesini sağlıyor.

Kaynak: Bu çalışma Visual Components Academy dersleri baz alınarak yapılmıştır.
